ロータリーコネクター製品詳細一覧
製品名にある「NM」という表記は、無水銀ロータリーコネクターの呼称となっております。
※「A1M/A1M NM（1極
10A）」を例にとるとA1Mという1極/10Aのロータリーコネクターには
水銀が入っているタイプ（型式名：A1M）と水銀が入っていないタイプ（型式名：A1M NM）の
2タイプが存在します。

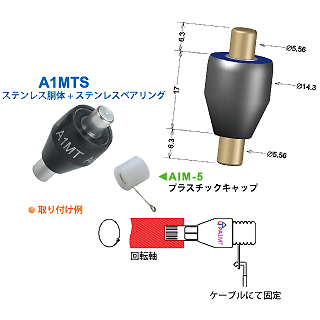

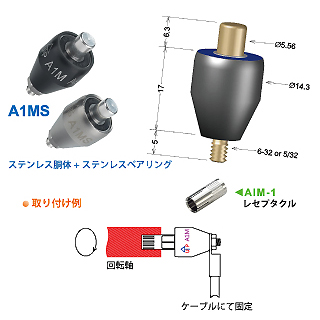

| A1M/A1M NM（1極/10A） | A1MT/A1MT NM（1極/10A） |
 |
 |

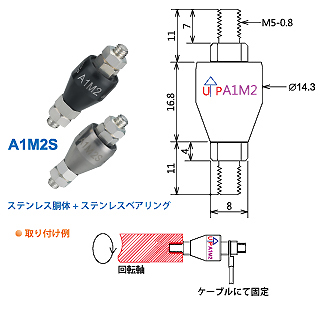

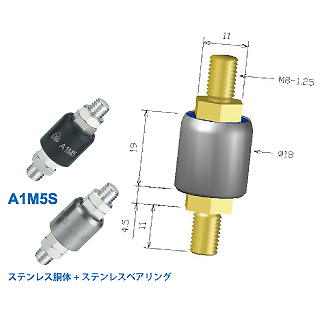

| A1M2/A1M2 NM（1極/20A） | A1M5/A1M5 NM（1極/50A） |
 |
 |

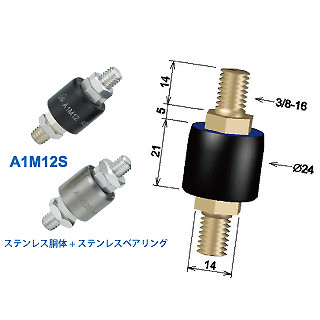

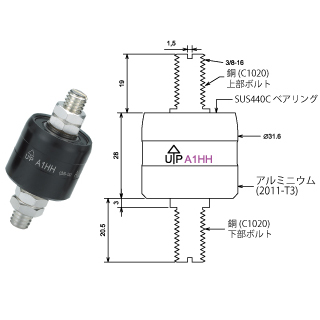

| A1M12/A1M12 NM（1極/120A） | A1HH/A1HH NM（1極/250A） |
 |
 |

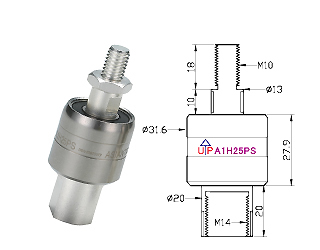

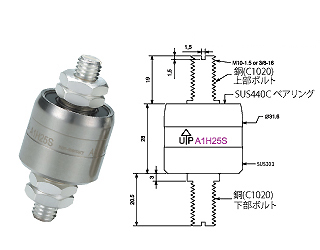

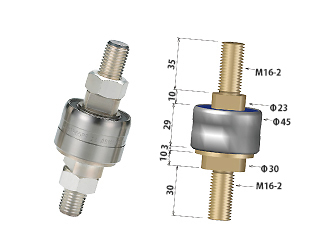

| A1H25S/A1H25S NM（1極/250A） | A1H25PS/A1H25PS NM（1極/250A） |
 |
 |

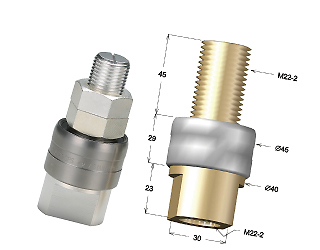

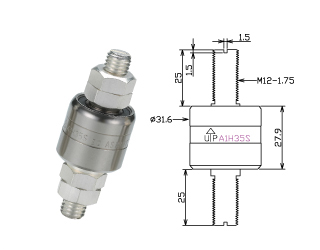

| A1H35S/A1H35S NM（1極/350A） | A1H50S/A1H50S NM（1極/500A） |
 |
 |

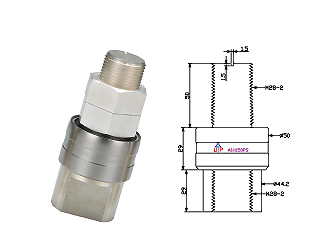

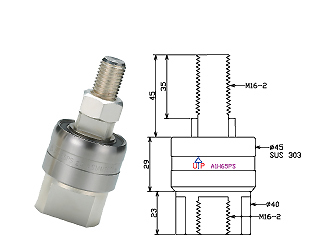

| A1H50PS/A1H50PS NM（1極/500A） | A1H65S/A1H65S NM（1極/650A） |
 |
 |
| A1H65PS/A1H65PS NM（1極/650A） | A1H90PS/A1H90PS NM（1極/900A） |
 |
 |
| A1H150PS/A1H150PS NM（1極/1500A） | A1H300PS/A1H300PS NM（1極/3000A） |
 |
 |

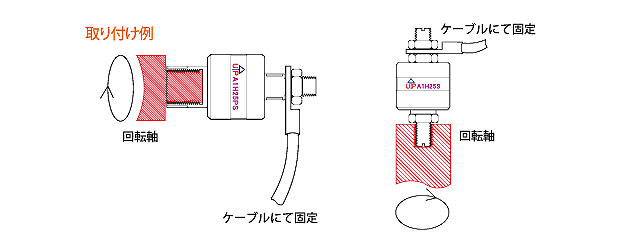

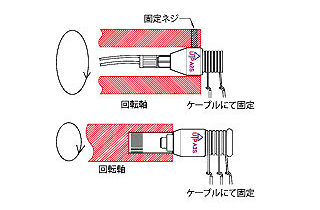

| 取り付け例 | |
 |
|

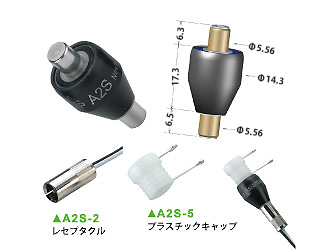

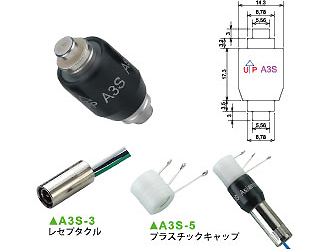

| A2S/A2S NM（2極/4A AC250V） | A3S/A3S NM（3極/4A AC250V） |
 |
 |

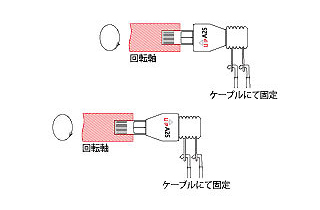

| 取り付け例 | 取り付け例 |
 |
 |

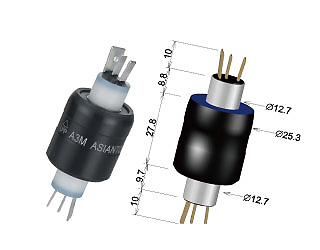

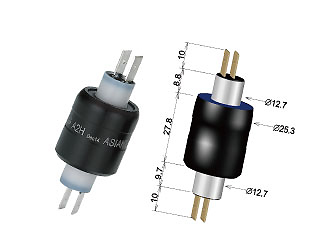

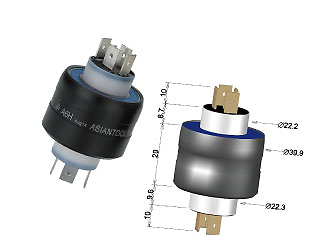

| A2H/A2H NM（2極/30A AC250V） | A3M/A3M NM（1極/30A & 2極/4A AC250V） |
 |
 |

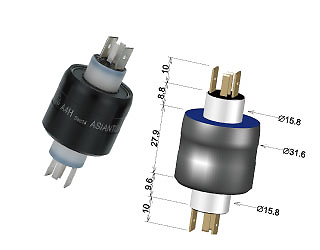

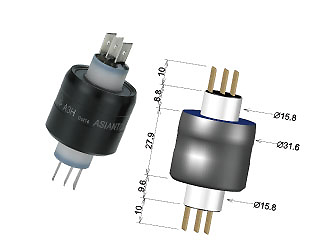

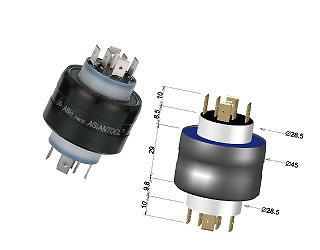

| A3H/A3H NM（3極/30A AC250V） | A4H/A4H NM（2極/30A & 2極/4A AC250V） |
 |
 |
| A6H/A6H NM（4極/30A ＆ 2極/4A AC250V） | A8H/A8H NM（6極/30A & 2極/4A AC250V） |
 |
 |

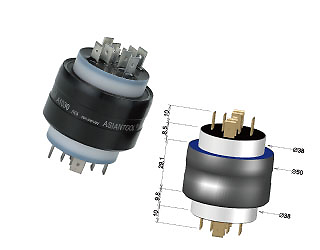

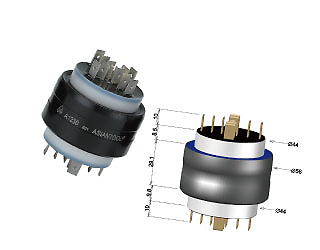

| A1030/A1030 NM（8極/30A ＆ 2極/4A AC250V） | A1230/A1230 NM（10極/30A & 2極/4A AC250V） |
 |
 |

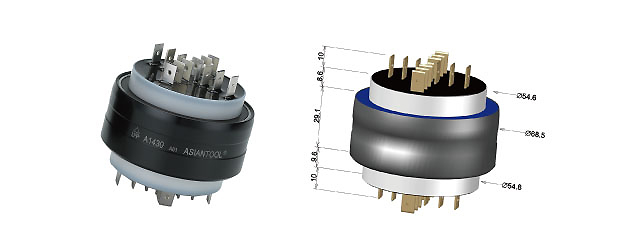

| A1430/A1430 NM（12極/30A ＆ 2極/4A AC250V） | |
 |
|

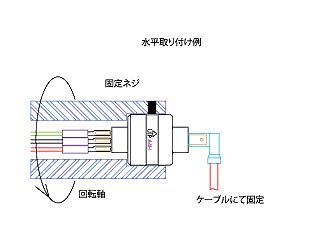

| 水平取り付け例 | 垂直取り付け例（下部固定） |
 |
 |

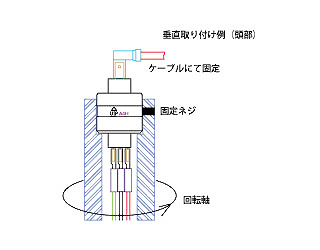

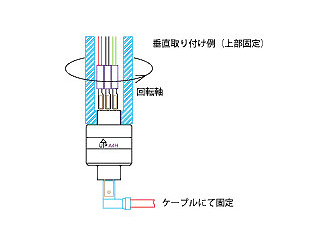

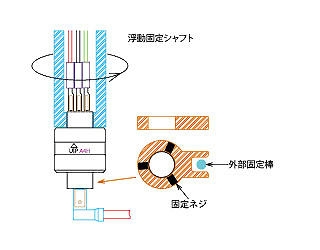

| 垂直取り付け例（上部固定） | 浮動固定シャフト |
 |
 |

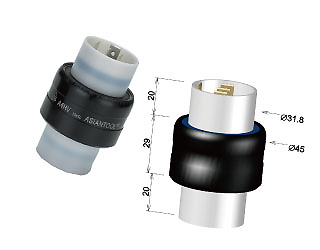

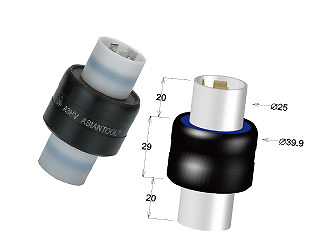

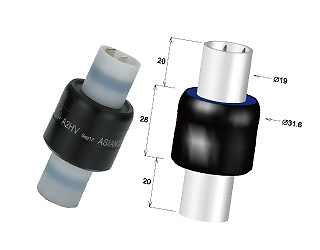

| A2HV/A2HV NM（2極/30A AC500V） | A3HV/A3HV NM（3極/30A AC500V） |
 |
 |

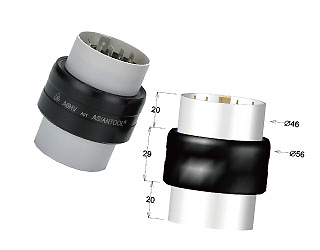

| A4HV/A4HV NM（4極/30A AC500V） | A5HV/A5HV NM（5極/30A AC500V） |
 |
 |
| A6HV/A6HV NM（6極/30A AC500V） | A7HV/A7HV NM（7極/30A AC500V） |
 |
 |

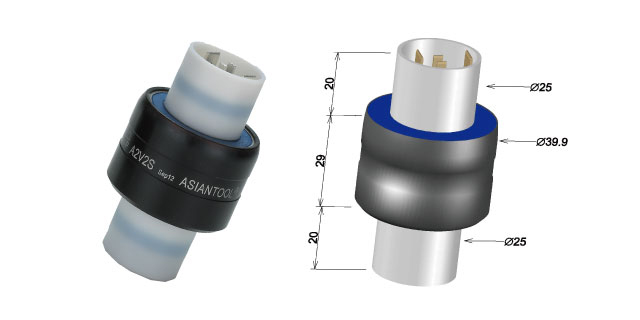

| A2V2S/A2V2S NM（2極/4A AC250V + 2極/30A AC500V） | |
 |
|

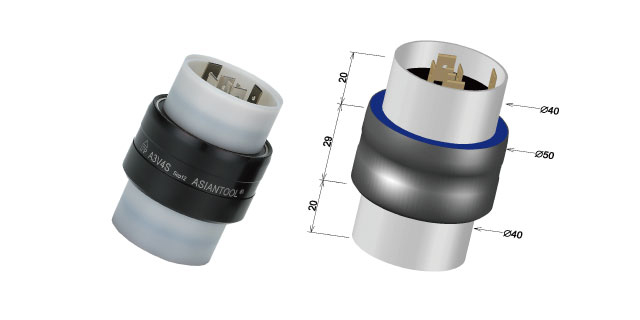

| A3V4S/A3V4S NM（2極/4A AC250V + 2極/30A AC250V + 2極/30A AC500V） | |
 |
|

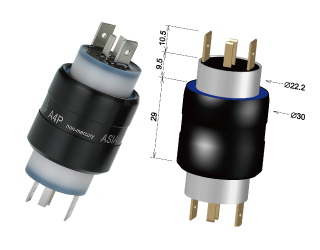

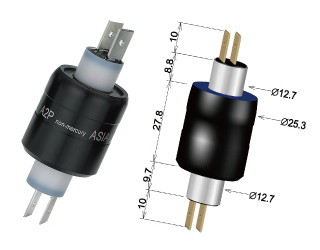

| A2P NM（2極/30A/AC380V） | A4P NM（2極/4A/AC250V & 2極/30A/AC500V） |
 |
 |

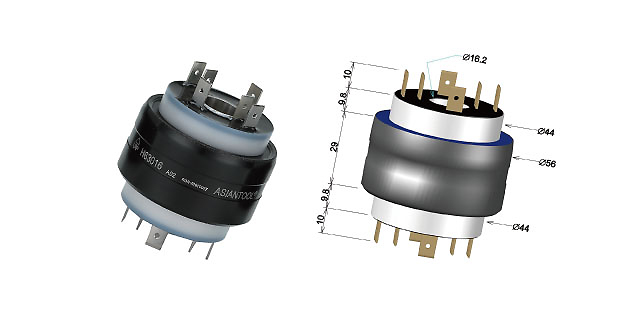

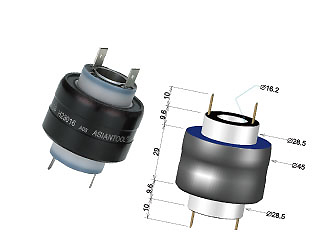

| H23016/H23016 NM（2極/30A AC250V）中空内径φ16.2mm | H43016/H43016 NM（4極/30A AC250V）中空内径φ16.2mm |
 |
 |

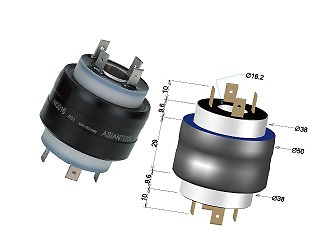

| H63016/H63016 NM（6極/30A AC250V）中空内径φ16.2mm | |
 |
|

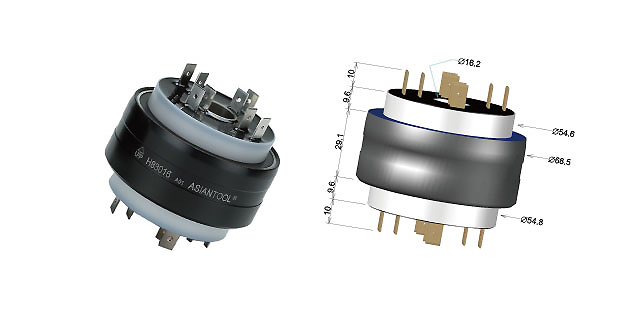

| H83016/H83016 NM（8極/30A AC250V）中空内径φ16.2mm | |
 |
|

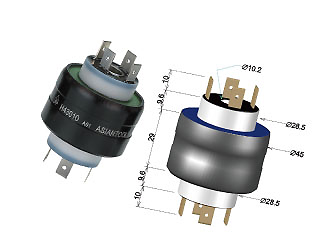

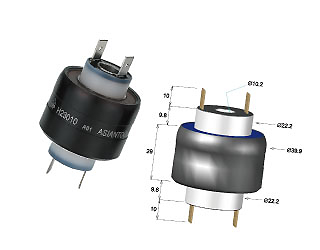

| H23010/H23010 NM（2極/30A AC250V）中空内径φ10.2mm | H43010/H43010 NM（4極/30A AC250V）中空内径φ10.2mm |
 |
 |

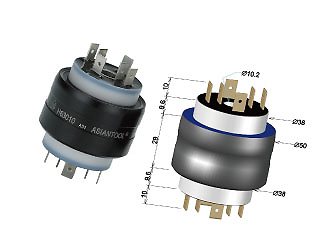

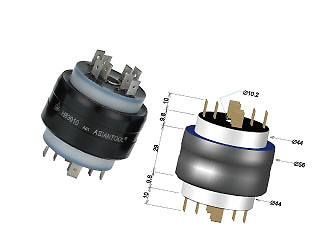

| H63010/H63010 NM（6極/30A AC250V）中空内径φ10.2mm | H83010/H83010 NM（8極/30A AC250V）中空内径φ10.2mm |
 |
 |

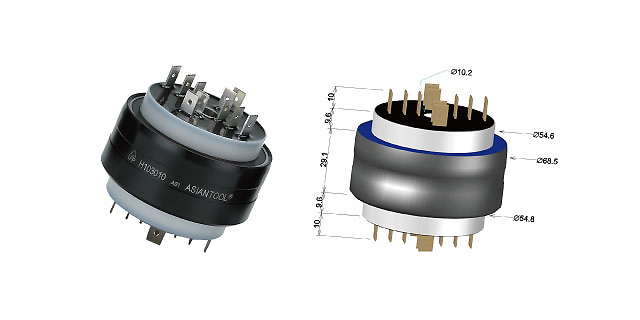

| H103010/H103010 NM（10極/30A AC250V）中空内径φ10.2mm | |
 |
|

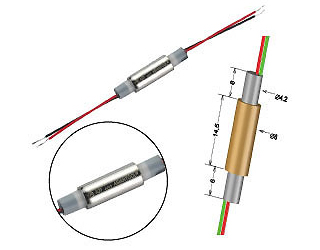

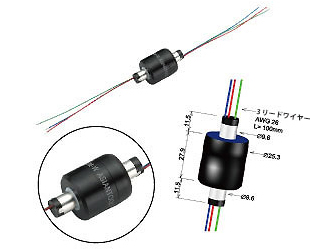

| A2T（2極/1A DC30V） | A3M-W（3極/4A AC250V） |
 |
 |
| A2H6（2極/60A AC250V） | 21005W（2極/80-150A AC250V & 5極/4-10A AC250V） |
 |
 |
